TAC2000Mi Series Fieldbus Fresekontroller støtte 3~5 akse kontroll og CS servo spindel.
Spesifikasjoner:
|
Funksjon |
Navn |
Spesifikasjon |
|
|
Kontrollakse |
Kontrollakser |
3~5 akser |
|
|
Samtidig kontrollakser |
5 akser lineær interpolasjon 2 akser bueinterpolasjon |
||
|
Inndatainstruksjon |
Minimum kommandoenhet |
0,001 mm |
|
|
Minimum bevegelig enhet |
0,001 mm |
||
|
Maksimal instruksjonsverdi |
±9999,999 mm |
||
|
Fôring |
Rask reisehastighet |
X-akse, Y-akse, Z-akse, A-akse: 9999 mm/min (maksimum) |
|
|
Fôringshastighetsområde |
Per minutt |
1~9999 mm/min |
|
|
Per rotasjon |
1~500 rpm |
||
|
Automatisk akselerasjon/retardasjon |
Ja |
||
|
Fôringshastighet |
10~150% |
||
|
Håndbok |
Kontinuerlig manuell fôring, |
Ja |
|
|
Gå tilbake til referansepunktet manuelt |
Alle styreaksene går tilbake til referansepunktet samtidig (hjemsekvens kan angis av parametere) |
||
|
Enkeltrinns-/håndrattfunksjon |
Ja |
||
|
Interpolasjon |
Posisjonering, lineær interpolasjon, bueinterpolasjon |
G00, G01, G02/G03 |
|
|
Driftsmodus |
MDI, auto, manuell, enkelt trinn, rediger |
Ja |
|
|
Testfunksjon |
Prøvekjøring, enkeltprogramseksjon, håndhjul |
Ja |
|
|
Koordinatsystem og pause |
Pause (sek/ms) |
G04 X/P_ |
|
|
Koordinatsysteminnstilling |
G92 (M-serien) |
||
|
Automatisk innstilling av koordinatsystem |
Ja |
||
|
Sikre funksjoner |
Myk og hard grensesjekk |
Ja |
|
|
Nødstopp |
Ja |
||
|
Programlagring |
Program lagringskapasitet, lagringsmengde |
Kapasitet: 56MB 400 programmer |
|
|
Programredigering |
Programredigering |
Sett inn, endre, slett, avbryt |
|
|
Programnr., sekvensnr., adresse, tegnhenting |
Ja |
||
|
Desimaltegn programmering |
Ja |
||
|
Utstilling |
8" LCD |
||
|
Posisjonsgrensesnitt, programredigering |
Ja |
||
|
M, S, T funksjon |
Hjelpefunksjon |
M-kode |
|
|
spindelfunksjon |
S0-S15 (seksjonskontroll med flere hastigheter) S15-S99999 (analog) |
||
|
Verktøy funksjon |
T-kode, støtte lineær, diskverktøymagasin |
||
|
Kompensasjonsfunksjon |
Verktøykompensasjonsminne |
32 verktøy lengde, radiuskompensasjon |
|
|
Tilbakeslagskompensasjon |
Ja |
||
|
Andre funksjoner |
Måleverdi automatisk beregning |
Ja |
|
|
Angi bueradius R/senterposisjon |
Ja |
||
|
Elektronisk utveksling |
Ja |
||
|
Tapping |
Stiv banking |
Ja |
|
Probe for innstilling for verktøyhøydeforskyvning:
Endring av ATC-verktøy:Støtte lineær, paraply og arm type ATC
Stiv tapping: Adopt Servo Spindel, Spindel kontrollert av posisjonsmodus interpolert med Z-aksen for høyhastighets stiv banking.
Roterende bord:Støtte 4th ,5thakse roterende bord
Søknad om feltbussfresekontroller i TAC2000Mi-serien:
Ettermonter HAAS HL-2
1) Sjekk maskin XYZ og spindel servo spesifikasjoner:
Sjekk YASKAWA-motorens dreiemoment, kraft, flensstørrelse og anbefaler vår servomotor og stasjoner.

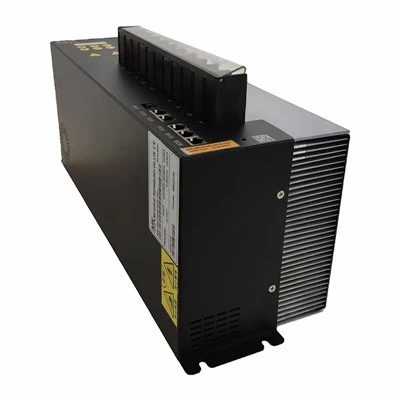

Den gamle spindeldrevet er skadet og kunden krever komplett ny spindelmotor og motor, vi anbefaler våre 220V 10HP spindelservoer.
Design elektrisk panel:
Elektrisk installasjon:
Feilsøking og testing
Om TOMATECH:
TOMATECH TECHNOLOGY CO., LTD. ble grunnlagt i 2014,. Det er et ledende teknologiselskap dedikert til å designe, produsere, markedsføre rimelige høyytelses bevegelseskontrollprodukter. TOMATECH er dedikert til teknologiinnovasjon, produktkvalitet og kundeservice, det blir en ledende leverandør av bevegelseskontroll i Kina, samarbeider med hundrevis av CNC-maskinprodusenter. og hjelper også tusenvis av sluttbrukere for ettermontering av CNC-maskiner.
